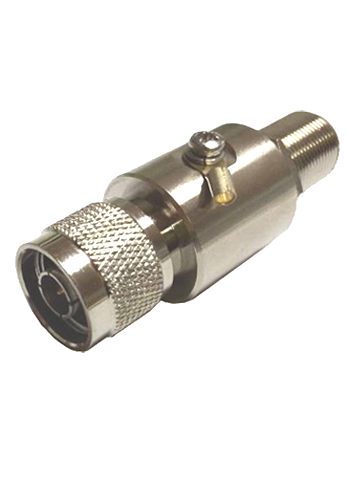

天饋線防雷器
性能簡介：
此高頻天饋線電涌保護器適用于GSM移動基站、PHS小靈通基站、衛星接收機、對講機基站等開饋線路、射頻線路雷電及電涌的防護。具有輸出殘壓極低，可有效保護接收設備，對從天饋線感應而來的雷電高壓脈沖具有高效防御功能，駐波比1.15，插入損耗小于0.2dB，適用頻率有0-400M、0-900M、0-1800M、0-2000M、0-3000M。
技術參數表：
|
型 號 |
HD-XH-T600 |
HD-XH-T900 |
HD-XH-T1800 |
HD-XH-T2000 |
HD-XH-T3000 |
|
耐受沖擊電壓Uoc |
10kV |
10kV |
10kV |
10kV |
10kV |
|
雷電沖擊電流Iimp |
2.5kA |
2.5kA |
2.5kA |
2.5kA |
2.5kA |
|
雷電通流容量（8/20μs） |
5kA/10kA/20kA |
5kA/10kA/20kA |
5kA/10kA/20kA |
5kA/10kA/20kA |
5kA/10kA/20kA |
|
插入損耗 |
≤0.2dB |
≤0.2dB |
≤0.2dB |
≤0.2dB |
≤0.2dB |
|
駐波比 |
1.15 |
1.15 |
1.15 |
1.15 |
1.15 |
|
輸入/輸出阻抗 |
50/75Ω |
50/75Ω |
50/75Ω |
50/75Ω |
50/75Ω |
|
頻率上限 |
600MHZ |
900MHZ |
1800MHZ |
2000MHZ |
3000MHZ |
|
接口方式 |
L46/L16/N/SMA |
L46/L16/N/SMA |
L16/N型 |
N型 |
N型 |
|
響應時間Ta |
≤100ns |
||||
|
工作溫度范圍Tup |
-40℃至+70℃ |
||||
|
限制電壓（8/20μs） |
600V |
||||
|
保護等級 |
IP30 |
||||
|
外殼材料 |
屏蔽金屬 |
||||
|
外形尺寸 |
59.5*25*25mm |
||||
|
測試類別 |
C2/D1 |
||||
安裝方法：
在被保護設備的線路接口前端串聯接入避雷器，“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）良好電氣連接。
