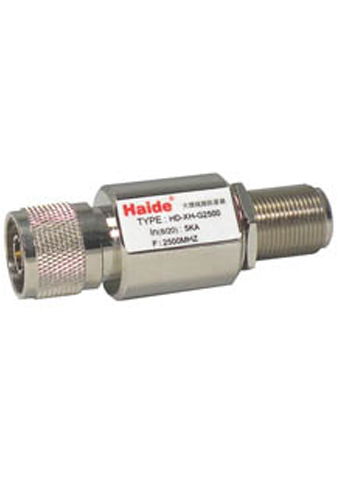

高頻防雷器 HD-XH-T2500

在線咨詢

產品名稱 * :

電子郵箱 * :

聯系人 :

電話 :

咨詢內容 :

驗證碼 * :

產品概述

高頻線路防雷器

性能簡介：

此高頻天饋線電涌保護器適用于GSM移動基站、PHS小靈通基站、衛星接收機、對講機基站等天饋線路、射頻線路雷電及電涌的防護。具有輸出殘壓極低，可有效保護接收設備，對從天饋線感應而來的雷電高壓脈沖具有高效防御功能，駐波比1.15，插入損耗小于0.2dB，適用頻率有0-400M、0-900M、0-1800M、0-2000M、0-2500M。

技術參數表：

型號	HD-XH-T600	HD-XH-T900	HD-XH-T1800	HD-XH-T2000	HD-XH-T2500
雷電通流容量（8/20us）	5KA/10KA/20KA	5KA/10KA/20KA	5KA/10KA/20KA	5KA/10KA/20KA	5KA/10KA/20KA
插入損耗	≤0.2dB	≤0.2dB	≤0.2dB	≤0.2dB	≤0.2dB
駐波比	1.15	1.15	1.15	1.15	1.15
輸入/輸出阻抗	50/75Ω	50/75Ω	50/75Ω	50/75Ω	50/75Ω
頻率上限	600MHZ	900MHZ	1800MHZ	2000MHZ	2500MHZ
接口方式	L46/L16/N/SMA	L46/L16/N/SMA	L16/N型	N型	N型
響應時間Ta	≤100ns
工作溫度范圍Tup	-40℃至+70℃
限制電壓（8/20us）	600V
保護等級	IP30
外殼材料	屏蔽金屬
外形尺寸	59.52525mm

安裝方法：
在被保護設備的線路接口前端串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
