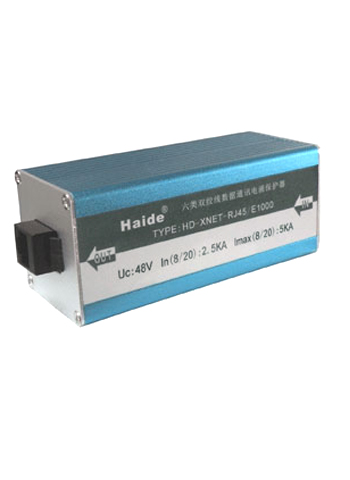

千兆網絡防雷器
性能簡介：
本產品依據TIA/EIA568B-2.1和ISO/IEC11801標準設計，通用的RJ45接線端口，可將產品非常方便地串接在被保護設備前端；優質、高泄放能力的電涌保護器件和低電容、超快速恢復二極管矩陣結構，為數據線提供高能粗級保護和低能量的精細保護，具有良好的頻率傳輸特性、較高的通流量和極快的響應速度，可廣泛應用于辦公和工業場所網絡綜合布線及類似用途的數據通訊系統中，如1000M以太網、ATM、ISDN、VOIP網絡、POE系統等。
技術參數：
|
型 號 |
HD-XNET-RJ45/E1000/8A |
HD-XNET-RJ45/E1000/8B |
|
|
標稱工作電壓Un |
36V |
36V |
|
|
最大持續工作電壓Uc |
48V |
48V |
|
|
標稱放電電流In（8/20us） |
2.5KA |
5KA |
|
|
最大放電電流Imax（8/20us） |
5KA |
10KA |
|
|
電壓保護水平Up |
X-X |
≤130V |
≤130V |
|
X-G |
≤600V |
≤600V |
|
|
響應時間Ta |
≤1ns |
≤1ns |
|
|
工作溫度范圍Tup |
-40℃至+80℃ |
-40℃至+80℃ |
|
|
保護等級 |
IP20 |
IP20 |
|
|
響應時間Ta |
0.2dB |
0.2dB |
|
|
外殼材料 |
屏蔽金屬鋁 |
屏蔽金屬鋁 |
|
|
接線方式 |
串聯 |
串聯 |
|
|
保護線數 |
1-8線 |
1-8線 |
|
|

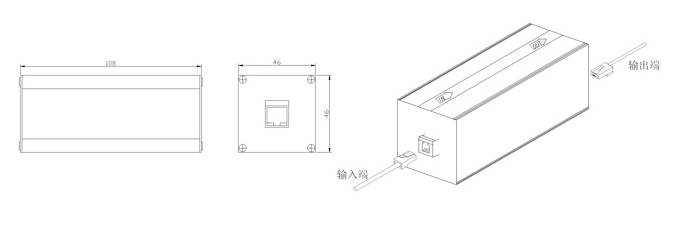

外形尺寸 |
105×45×45mm |
105×45×45mm |
|
安裝方法：
在被保護設備的線路接口前端串聯接入避雷器，"OUT"為設備端、"IN"為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
