RS232接口防雷器
性能簡介
RS232接口型避雷保護器，有25芯、15芯或9芯D型標準接頭兩種類型，可對標準或非標準定義的通信線路提供精確的過壓保護，該系列產品特別適用于機關、金融、證券、保險等行業的計算機系統作為相應接口的精細保護，并可用作打印機接口的抗浪涌沖擊保護裝置。
技術參數表
|
型 號 |
HD-XNET-D9 |
HD-XNET-D15 |
HD-XNET-D25 |
|
|
標稱電壓Un |
15V |
15V |
15V |
|
|
最大持續工作電壓Uc |
18V |
18V |
18V |
|
|
標稱放電電流In（8/20us） |
1.5KA |
1.5KA |
1.5KA |
|
|
最大放電電流Imax（8/20us） |
3KA |
3KA |
3KA |
|
|
電壓保護水平Up |
線-線 |
100V |
100V |
100V |
|
線-屏蔽 |
400V |
400V |
400V |
|
|
外形尺寸 |
62×33×17mm |
62×56×17mm |
62×56×17mm |
|
|
接口方式 |
RS232(9針) |
RS232(15針) |
RS232(25針) |
|
|
響應時間Ta |
≤1ns |
|||
|
工作溫度范圍Tup |
-40℃至+70℃ |
|||
|
插入損耗 |
≤0.2dB |
|||
|
保護等級 |
IP30 |
|||
|
數據傳輸率Vs |
40Mbps |
|||
|
外殼材料 |
防火阻燃性材料 |
|||
|
接線方式 |
串聯 |
|||
|
接口方式 |
D形接口 |
|||

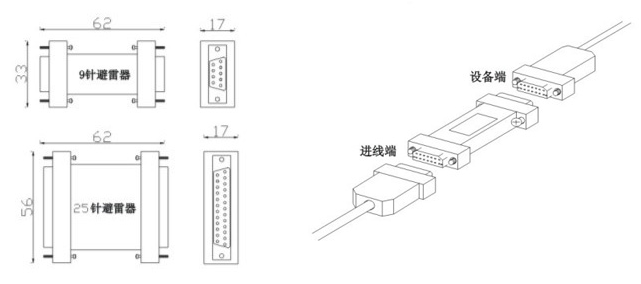

安裝方法
在被保護設備的線路接口前端串聯接入避雷器，"OUT"為設備端、"IN"為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
