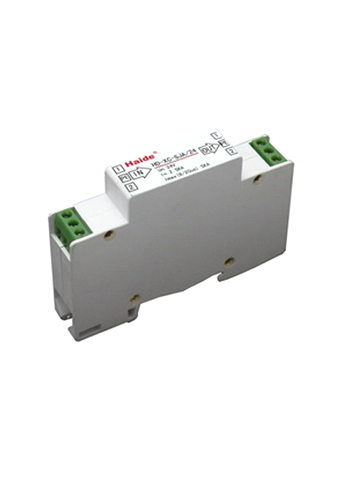

數據線路防雷模塊
性能簡介：
產品殘壓輸出極低，包含多級保護，保證足夠大的通流容量，又保證了快速響應時間；XC系列產品適應設備接口或?qū)嶋H安裝需要，接口形式可選擇RJ11、接線端子、RS232等，保護通路可分路、雙路或多通路數，產品個數可選擇單個或多個一體化封裝，XC系列產品適用于485數據傳輸或控制線路、數據通信專線、音頻線路等，典型應用為監控云臺控制或解碼線路、門禁數據線路、背景音樂、可視對講、智能三表、一卡通、消防警線路等。
技術參數表：
|
型 號 |
HD-XC- SJ5 |
HD-XC- SJ12 |
HD-XC- SJ24 |
HD-XC- SJ48 |
HD-XC- SJ68 |
HD-XC- SJ120 |
HD-XC- SJ150 |
HD-XC- SJ180 |
|
|
標稱工作電壓Un |
5V |
12V |
24V |
48V |
68V |
120V |
150V |
180V |
|
|
最大持續工作電壓Uc |
6.8V |
15V |
28V |
54V |
72V |
130V |
165V |
190V |
|
|
標稱放電電流In（8/20us） |
2.5KA |
||||||||
|
最大放電電流Imax（8/20us） |
5KA |
||||||||
|
電壓保護水平Up |
（X-X） |
＜45V |
＜53V |
＜85V |
＜120V |
＜150V |
＜180V |
＜220V |
＜250V |
|
（X-G） |
＜300V |
＜300V |
＜300V |
＜350V |
＜350V |
＜350V |
＜350V |
＜350V |
|
|
外形尺寸 |
90×62×18mm |
||||||||
|
響應時間Ta |
≤1ns |
||||||||
|
工作溫度范圍Tup |
-40℃至+70℃ |
||||||||
|
插入損耗 |
≤0.2dB |
||||||||
|
插入電阻 |
≤1Ω |
||||||||
|
傳輸速率 |
10Mbit/s |
||||||||
|
保護等級 |
IP30 |
||||||||
|
外殼材料 |
防火PBT |
||||||||
|
接線方式 |
串聯 |
||||||||
|
安裝導體截面 |
信號線最大為2.5 mm2多股線/屏蔽最大為4 mm2多股線 |
||||||||
|
接口方式 |
接線端子 |
||||||||

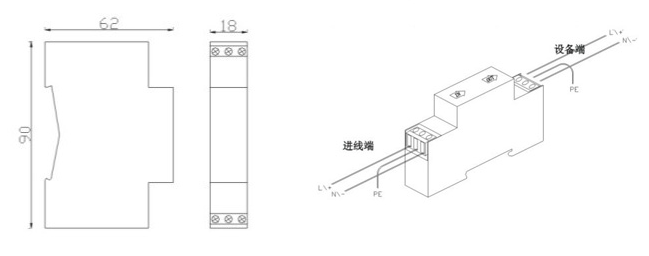

安裝說明： 在被保護設備的線路接口前段串聯接入避雷器，“OUT”為設備端、“IN”為進線端，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好的電氣連接。
