三相電源防雷模塊A型
性能簡介：
低壓配電系統電涌保護器，依據IEC標準設計，具有失效檢測指示、可插拔更換防雷模塊，具備極大的雷電流泄放能力，適用于建筑物總電源系統的防雷，35毫米標準導軌安裝，維護極為方便，此級防雷器并聯于線路中，對后接設備的功率無限制。
技術參數表：
|
型 號 |
HD-D380M100A |
HD-D380M80A |
HD-D380M60A |
|
標稱工作電壓Un |
380V |
380V |
380V |
|
最大持續工作電壓Uc |
385V |
385V |
385V |
|
標稱放電電流In（8/20us） |
50KA |
40KA |
30KA |
|
最大放電電流Imax（8/20us） |
100KA |
80KA |
60KA |
|
電壓保護水平Up |
2.5KV |
2.3KV |
2KV |
|

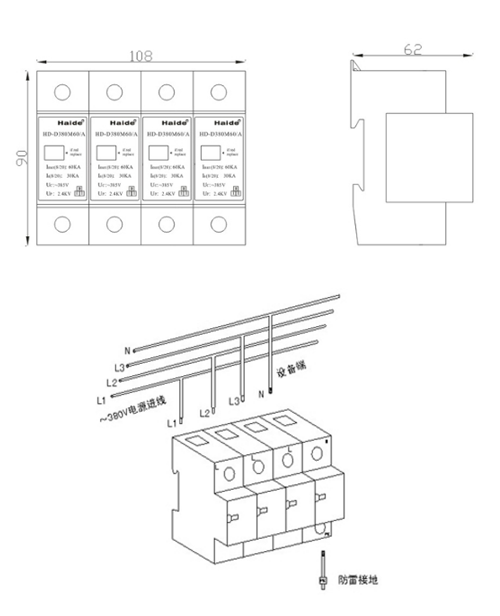

外形尺寸 |
108*90*62mm |
||
|
響應時間Ta |
≤25ns |
||
|
工作溫度范圍Tup |
-40℃至+70℃ |
||
|
最小安裝導體截面 |
6mm2多股線 |
||
|
保護等級 |
IP20 |
||
|
外殼材料 |
防火阻燃性材料 |
||
|
接線方式 |
并聯 |
||
|
保護方式 |
4+0/3+1 |
||
安裝方法：
遠距離架空進線在進入建筑物時將零線重復接地。
電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將避雷器接地端與防雷地線（推薦接地電阻≤4Ω）作良好電氣連接。
建議導線規格：不小于6平方，導線要求短、直。
